LED HEAD LAMP
PDFファイルをご覧頂く為にはAdobi Readerが必要です。
お持ちでない方は、ダウンロードしてからご覧下さい。
   高品質・超高輝度LEDを採用し、放熱と配光特性を両立させたスマートなデザイン!
LEDはハロゲンランプの約13倍、HIDの約2.6倍(※)もの長寿命を有し、高い光変換効率により、消費電力が低くHIDと遜色無い明るさを実現。
また、LEDモジュールから発生した熱を効率よく放熱する冷却ファン搭載で熱対策をクリアーし品質向上に成功!
(※)弊社Automotive Head Lamp Lighting Unit HID ALIVIO平均寿命15,000時間との比較

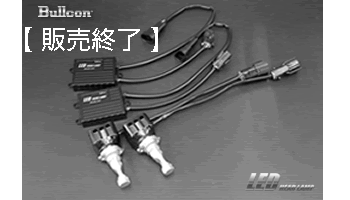

LED HEAD LAMP (SLH-65H4)

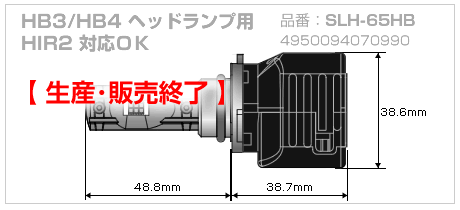

LED HEAD LAMP (SLH-65HB)

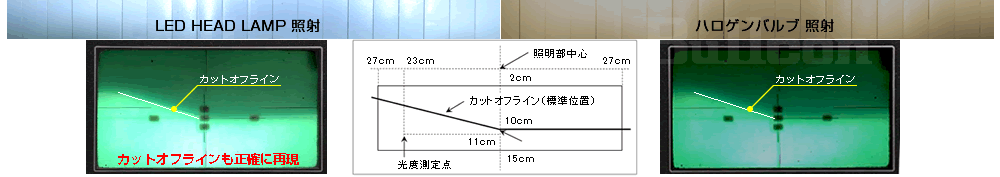

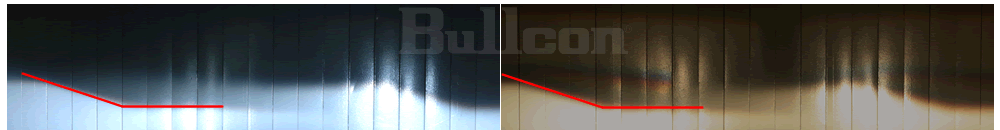

ハロゲンバルブと変わらないカットライン(エルボー点)を再現しているので、ロービーム照射時に光の拡散を起こしません。
写真はイメージです。お使いのモニター環境や実際の車両装着時には色が異なって見える場合が御座います。
ハロゲンバルブのフィラメントと同じ位置にLEDの発光面を配置しているので、理想的な配光を実現!

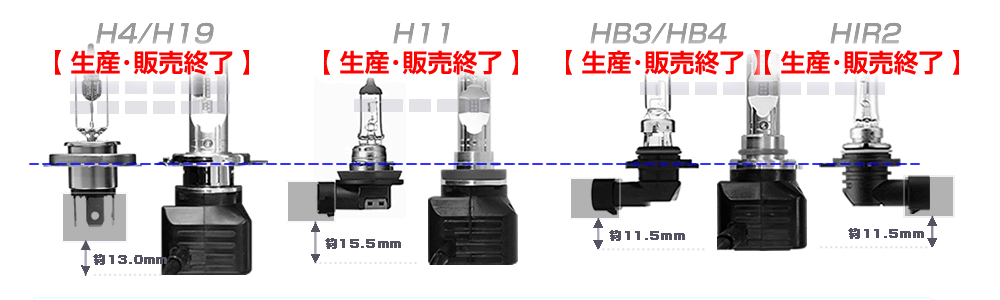

冷却ファン付きのユニットでは後方スペース最小クラスを実現!狭いエンジンルームの車両にも装着可能です。

<LEDモジュール>

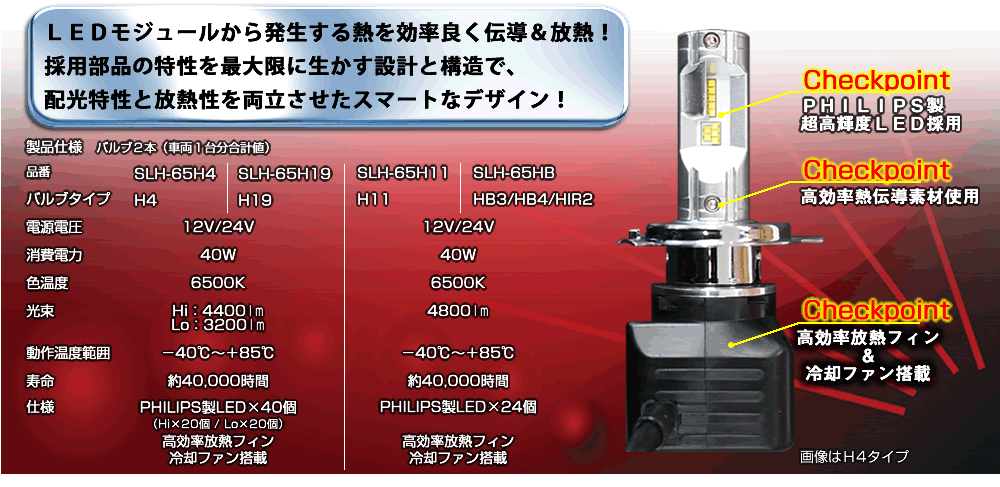

超高輝度LED(PHILIPS製)採用でHIDと遜色の無い明るさを実現。

<高効率放熱フィン+冷却ファン搭載>

LEDヘッドランプの温度上昇を抑え、発熱によるLEDモジュールの破損を防止。
安定した光量と長寿命を実現!

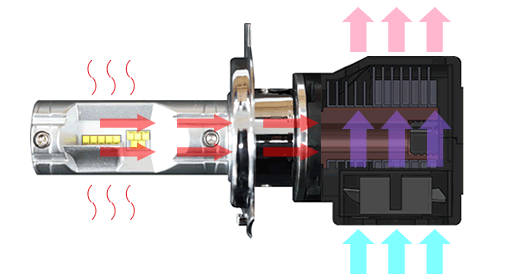

効率の良い冷却システム

LEDモジュールから発生した熱は伝導率の高い銅芯材
によって、後部の高効率放熱フィンへ伝えられ、下部
に配置した冷却ファンにより上部へ効率よく放熱!

一部の車種のH4ヘッドライト車に「LED HEAD LAMP(SLH-65H4)」を装着した際に、メーター内のハイビームインジケーターランプが正常に点灯しない場合があります。
上記の車両でハイビーム時にハイビームインジケーターランプを点灯させる為のアダプターです。
オープン価格 4950094071003
ご購入の前に

























LEDバルブサイズを考慮し、取り付け作業スペース及び灯具内、後方にクリアランスがあるか確認して下さい。
本製品は、車種により取り付けスペースや車両側の電気的な特性で装着出来ない場合があります。
車検対応品として製造しておりますが、通常のハロゲンバルブと異なる発光色に見えるため、検査官によってはごく稀に不適合と判断される場合がございます(注1)。
又、一部車両のヘッドランプと組み合わせた場合、光度が基準値に満たない場合や光軸調整等が正常に行えない場合は車検不適合と判断される場合がございます(注2)。
この場合は本製品の取り付け及びご使用はしないで下さい。これに関わるご請求は一切お受け出来ませんので予めご了承下さい。
(注1)道路運送車両法の保安基準改正により前照灯の灯光色が「白色及び淡黄色」から「白のみ」に改定となりました。
(注2)自動車検査独立行政法人審査事務規定の改正により、すれ違い前照灯(ロービーム)の明るさが6400cd以上である事が義務付けられました。
     車両ヘッドライトレンズの曇りや変色の状態によっては基準値を満たさない場合があります。
本製品は自動車のヘッドライト専用です。フォグランプや2輪車への装着による責任は一切負いかねますので予めご了承ください。
本製品点灯時にラジオ等にノイズが入る事があります。
バルブ切れ等の警告灯が点灯する場合は取り付けをしないで下さい。
減光システム装着車にはお取り付け出来ません。
車両によって一部穴開けなどの加工を必要とする場合があります。
誤ったご使用による事故などの責任は一切負いかねますので予めご了承下さい。
適合表に記載されている車種以外は保証の対象外になります。
取り付けの際の破損に関しましては、保証の対象外となります。
アイドリングストップ付車に取り付けた場合、エンジン再始動時ちらつく場合があります。
本製品点灯時、冷却ファンの作動音が聞こえる事があります。
LEDバルブは発熱量が少ない為、ヘッドライトに付着した雪や氷が溶けにくくなります。
下記装備付車両は、純正バルブの装着を前提に設計されている為、本製品を装着すると正常に作動しなくなる恐れがあります。
本製品を使用した事による車両装置の誤作動や動作不良、それらにより発生した事故や損害については一切の責任を負いかねますので予めご了承ください。
  ・衝突被害軽減ブレーキ  ・レーダークルーズコントロール  ・車線逸脱防止支援システム  ・誤発進抑制制御機能  ・クリアランスソナー  ・駐車支援システム  ・AFS
  ・その他、カメラ、ミリ波レーダー、レーザーレーダー、赤外線レーダー、超音波を使用した装置 など
安全及び取り付けに関するご注意



















指定以外の電圧では使用しないで下さい。この機器はDC12V/24V・マイナスアース車専用です。
H4タイプ取り付け時、ハイビームインジケーターランプが点灯しない場合は「ハイビームインジケーターリレー(SLH-HR01)」(別売)が必要です。
電源ハーネスを傷つけないで下さい。無理な曲げ、ねじり、引っ張りや加熱加工など加えないようご注意下さい。
本製品を分解したり改造したりしないで下さい。
本製品の取り付け、配線、使用方法を間違うと車両の装置、機器類を破損又は損傷する恐れがあり、火災、故障の原因となります。
本製品の取り付けは必ずIG OFF(エンジンが始動しない状態)、ヘッドランプを消灯した状態で行って下さい。
点灯時にLEDヘッドランプやハロゲンバルブを触るのは大変危険です。熱い状態のまま触れると火傷をする恐れがあります。LEDヘッドランプやハロゲンバルブが充分に冷えた事を確認して下さい。
点灯中の光を直視すると目が痛くなったり、視力障害の原因になる恐れがあります。
車両部品を取り外して作業を行う場合は、その車両の整備解説書を参照して下さい。
車両のバッテリーが弱っている状態及び、車両本来の機能に不備がある場合には本製品を取り付け又は使用しないで下さい。
車両ごとの取り付け資料・情報に関するサポートは行っておりませんのでご了承下さい。
本製品の取り付けには、取り付け技術のある販売店で行って下さい。
車両構造上一部車種で取り付けができない場合があります。
外国車へのサポートは行っていません。
コネクターやターミナル端子は確実に接続して下さい。
LEDを手で触れないで下さい。油分や傷が付くと破損の原因となります。油分が付いた場合は、アルコールを柔らかい布等に含ませ速やかにふき取って下さい。
LED素子を傷つけない様にして下さい。明るさや配光特性が得られず、車検基準に不適合となる恐れがあります。
取り付け後は必ず光軸調整を行って下さい。
IG OFF(エンジンが始動しない状態)で長時間点灯させないで下さい。バッテリー上がりを起こす可能性があります。
取り外したハロゲンバルブは取扱説明書及び別紙保証書と共に大切に保管して下さい。
保証規定



本製品は3年保証となります。
取扱説明書に従った正常な使用状態の下で不具合が生じた場合は、保証書の記載内容により部品交換を致しますが、脱着にかかる工賃や製品を使用して生じた損害等については
弊社では一切責任を負いかねます。
