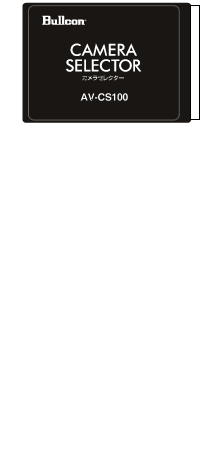

AV−CS100 (カメラセレクター)
●1台のモニターにバックカメラ以外のカメラを最大2台増設でき、任意のカメラ映像を選択してモニターへ映し出すことが出来ます。

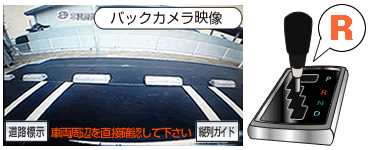

ナビゲーション等のバックカメラ入力を利用することで

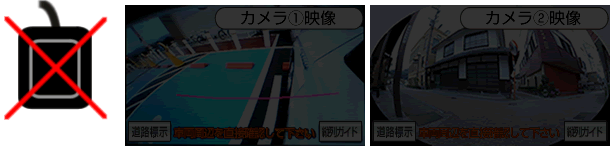

『バックカメラ』以外に「フロントカメラ」「サイドカメラ」等の
カメラを最大2台増設することが出来ます。
販売価格  ¥9,500 (税別)
JANコード  4950094060922

(注)画面上の文字はモニターの表示機能です。小型カメラ及びカメラセレクターの機能ではありませんのでご注意ください。
カメラセレクター仕様 ●ご購入前に
  本製品にカメラは付属しておりません。お客様でご用意ください。
●使用上の注意

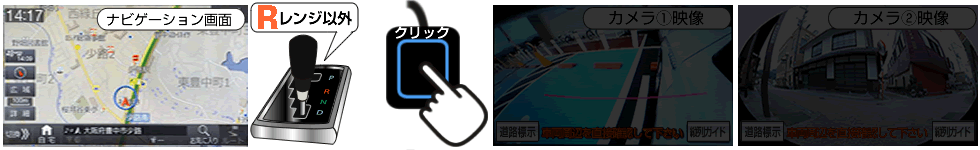

  本製品作動中(カメラ映像出力中)はナビゲーションの自車位置がずれます。
  走行中のスイッチ操作は危険ですのでスイッチ操作は停車中に行ってください。
  次の場合自動でノーマルの画面に戻ります。
  一定速度以上になったとき。(約15Km/h 〜 約30Km/h)
定格電圧 DC12V・マイナスボディーアース
最大消費電流 55mA
待機消費電流 42mA
動作温度範囲 −20℃ 〜 +80℃
本体サイズ D72 × W68 × H18 (mm)



ご購入前にお読みください。
●本製品はDC+12V・ボディーアース車専用です。指定以外の電圧では使用しないでください。
●本製品は国産車専用品です。外国車にはお取り付け出来ません。
●本製品の取り付けは必ず取り付け技術のある販売店で行ってください。
●車両側の部品及びパネル等を取り外す際は傷、破損、紛失等にご注意ください。
●結線後は必ずビニールテープ等で絶縁処理を行ってください。
●両面テープを使用し固定する際は設置面の汚れや油分を完全に取り除いてから固定してください。
●各カメラ、延長RCA端子ケーブルは付属しておりません。別途ご用意ください。
●各カメラの接続及び使用に関しては各製品同梱の説明書をご確認ください。
●本製品を使用して発生した事故や故障、破損及び安全運転義務違反による罰金、減点等に関しての責任は弊社では一切責任を負いませんので予めご了承ください。
●指定された線を探す時は必ずサーキットテスターを使用し、検電器(ランプテスター)等は使用しないでください。
●エンジン始動及び停止がプッシュボタン式の車両に取り付けされる場合は必ずOFF、ACC、ONの状態を車両取扱説明書でご確認して頂き作業を行ってください。
●RCA端子は振動等による抜け防止の為、差し込み難くなっておりますので接続する際は確実に奥まで差し込んでください。
●製品のデザイン、仕様、外観、色合い、価格等につきましては予告なく変更や生産を終了する場合があります。また、製品の写真等の色は実物とはは多少異なる場合がありますので、
  あらかじめご了承ください。
