高感度・高精細・高解像度の122万画素カラー1/3CCDセンサを搭載し、夜間の映像もクリアに映します。 カメラ本体は21mm/8gと小型軽量で、設置位置も自由自在。 正像/鏡像切り替え機能付きの為、バックカメラの用途以外にもフロントカメラやサイドカメラとしてもお使いいただけます。 防水・防塵の保護等級は最高規格のIP68基準をクリアしています。 |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
写真は実際にモニタへ映写した際の映像ですが、周囲の明るさや車両ランプ類の輝度及び位置、カメラ装着位置やご使用のモニタにより見え方が異なる場合があります。 | ![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
高解像度 小型カメラ(AV−FBC01R)仕様 | ![]() |
道路運送車両の保安基準 第18条「車枠及び車体」細目告示第一節 <<ご参照:2010年3月29日 国土交通省報道発表資料>> 「道路運送車両の保安基準の細目を定める告示」の一部改正について 〜乗用車の外装基準の適用を猶予します〜 http://www.mlit.go.jp/report/press/jidosha07_hh_000055.html |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
出力映像 | 広角正像 / 鏡像 切替可能 (RCA出力) | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
使用電源 | DC+12V(+5V〜+15V)・マイナスアース | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
消費電流 | 約50mA | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
撮像素子 | カラー 1/3型 CCDセンサ | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
有効画素数 | 約122万画素 1280(H)×960(V) | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
画角 | 水平角:約150° 垂直角:約100° 対角:約170° | 本製品は2009年1月1日以降に製作※1(初年度登録)された自動車へも取り付け可能です。(カメラ部)2009年1月1日以降に製作された自動車へ取り付けた場合、2017年4月1日以降は当該外装基準が適用されて不適合になる場合がありますので、コードクランパーは車内に取り付けてください。 ※1 製作年月日は、購入されました自動車販売店様へお問い合わせください。 |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
照度 | 0.3ルクス | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
動作温度範囲 | −30℃ 〜 +85℃ | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
保護等級 | IP68 | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||

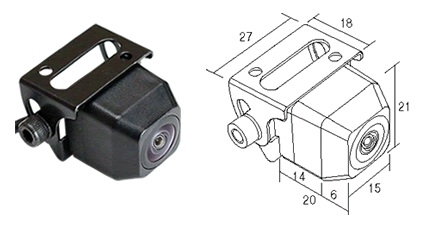

外形寸法 | W21mm×H21mm×D20mm (突起部除く) | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
ハーネス長 | カメラハーネス:2m | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
中間ハーネス:2m | ◆改正「道路運送車両保安基準」概要 『自動車と人との接触の人が負傷する危険性を減らす為、自動車の外装表面には曲率半径が2.5mm未満である突起物を有してはならない。』第18条細目告示別添第1節別添20「外装の技術基準」詳しくは、国土交通省自動車交通局ホームページをご参照ください。 httm://www.mlitgo.jp/common/000190448.pdf |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
電源ビデオハーネス:6.5m | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
カメラ質量 | 約47g (ブラケット・カメラハーネス含む) | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
パッケージング総重量 | 約282g (箱・梱包材含む) | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
パッケージングサイズ | W110 × H160 × D60 (mm) | ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
製品規格 | ![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||
カメラ本体 | 中間ハーネス | 電源ビデオハーネス | 両面テープ | 取扱説明書 | ![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||
★AV-FBC01Rのカメラ・中間ハーネスは【黒色円筒コネクタ】です。AV-FBC01の【赤色円筒コネクタ】とは互換性がありません。必ず同色コネクタ同士での接続を行ってください。 | ![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
本製品には以下の種類のビスが同梱されていますので、用途に応じてご使用ください | ![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||
六角穴付き カメラ固定用ビス 【2個】 (本体装着済み) |
ナベ(プラス) カメラ固定用ビス 【2個】 |
トラス小(プラス) ブラケット固定用ビス 【1個】 |
トラス大(プラス) ブラケット固定用ビス 【1個】 ナット・ワッシャー各1個 |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
