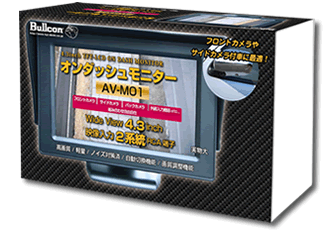

オンダッシュモニター

PDFファイルをご覧頂く為にはAdobe Readerが必要です。
お持ちでない方は、ダウンロードしてからご覧ください。
オープン価格 JAN 4950094061462

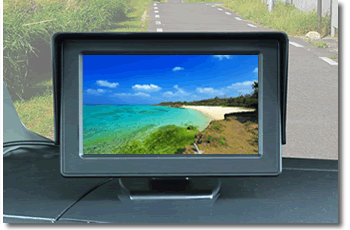

約13万画素の高精細4.3インチ液晶ワイドモニターを内蔵。

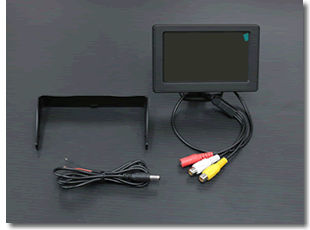

脱着選択可能なバイザー付属。バイザーを使用すれば逆光の影響を 受け難くなります。

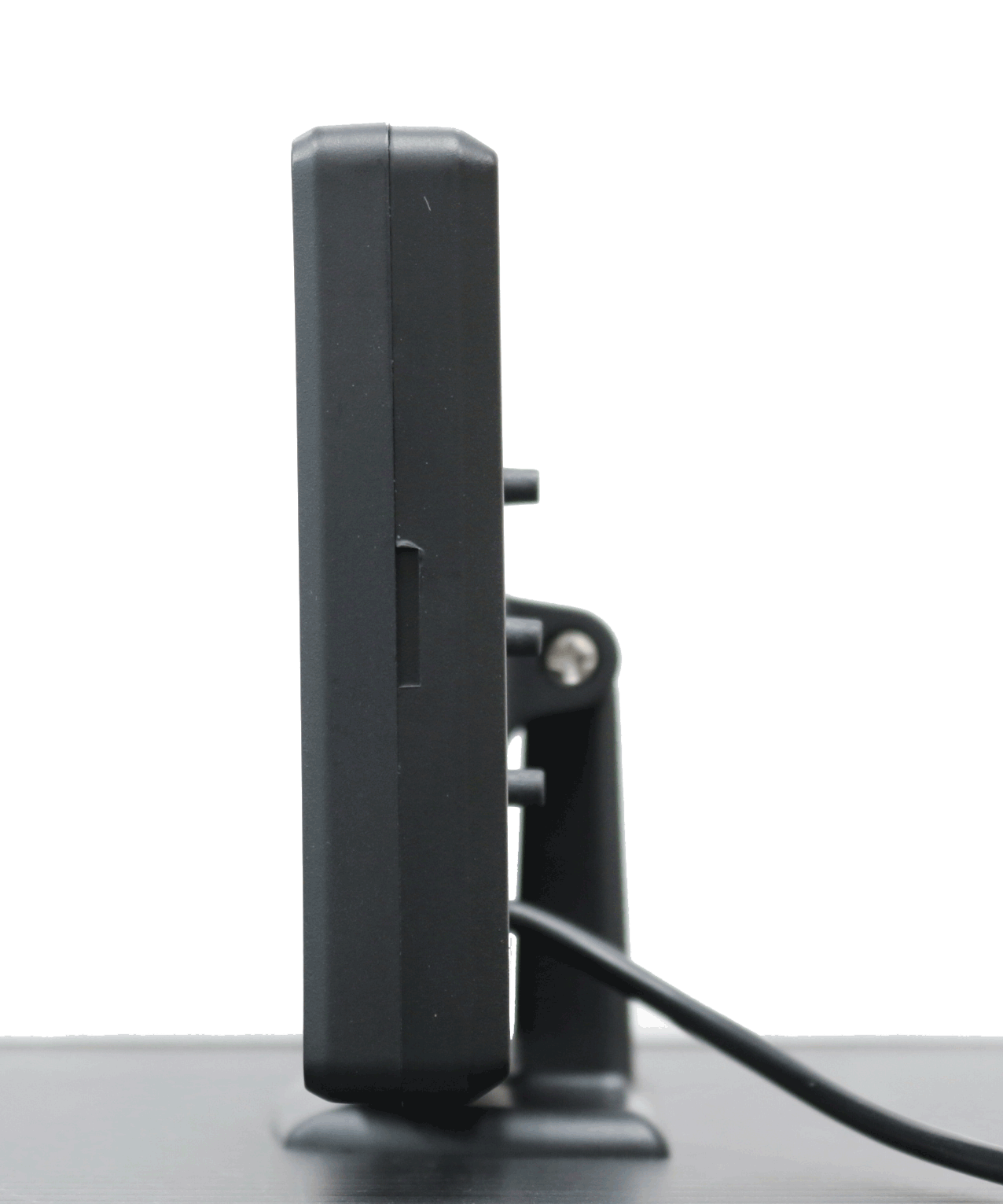

モニター角度は無段階で調整可能、ネジを締め込む事で任意の位置で固定出来ます。

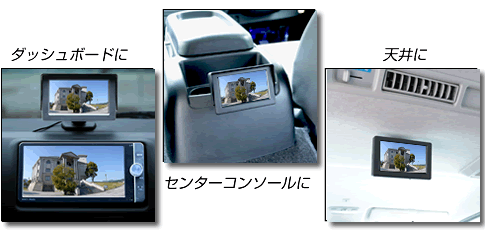

画像ははめこみ合成です。取り付ける位置によって加工が必要な場合があります。

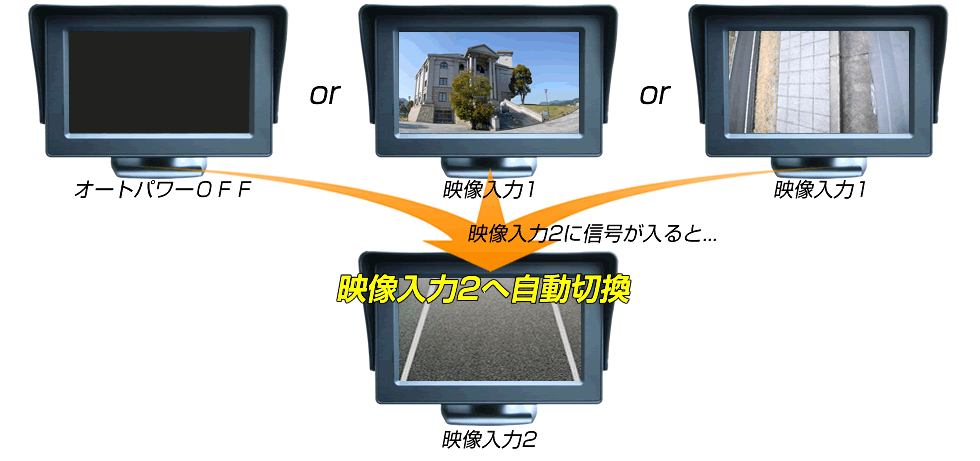

映像入力は2系統を装備。映像入力2に映像信号が入ると、優先的に映し出す「自動切換機能」を搭載しているので、切り換えの煩わしさがありません。
映像入力1・映像入力2の両方に信号が無い時は、オートパワーOFFで消費電力を抑えます。
映像入力信号が入っていない場合は、
オートパワーOFFでブラックスクリーンに
映像入力1には外部再生機器からの
映像を入力します。
映像入力にはサイドカメラ等、
他のカメラからの映像を入力します。

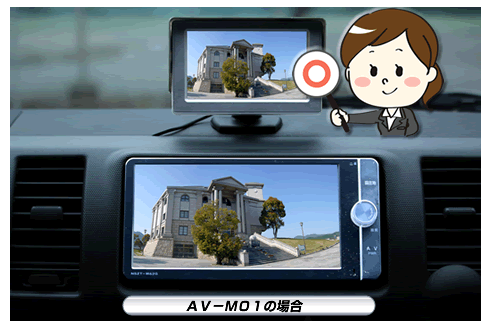

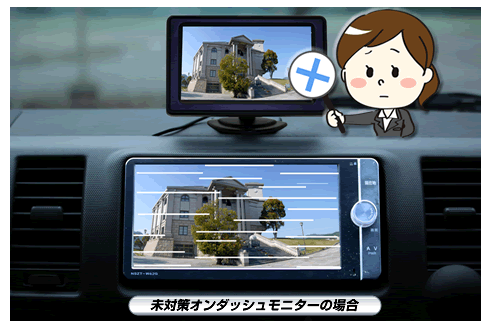

地デジチューナーやGPS受信等、車載機器への影響を最小限に抑えるノイズ対策により、多くの市販モニターで発生するノイズ問題をクリア。
画像ははめこみ合成です。実際の画像とは異なる場合があります。

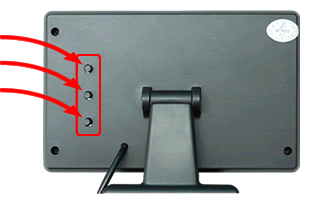

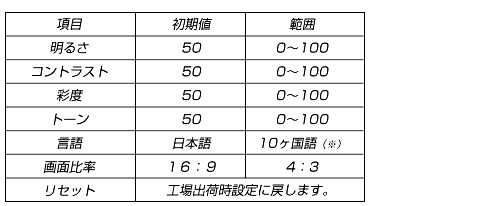

本体背面のボタンを押すことで、画面の明るさ・コントラスト・彩度・トーン(色調)の4種類の画質調整と、画面比率 [ 16:9 ] [ 4:3 ] の変更が可能。
項目
初期値
範囲
アップボタン
明るさ
50
0〜100
メニュー
コントラスト
50
0〜100
ダウンボタン
彩度
50
0〜100
トーン
50
0〜100
言語
日本語
10ヶ国語
画面比率
16:9
4:3
リセット
工場出荷時設定に戻します。
※(日本語・英語・ドイツ語・フランス語・スペイン語・ポルトガル語・イタリア語・オランダ語・ロシア語・中国語)

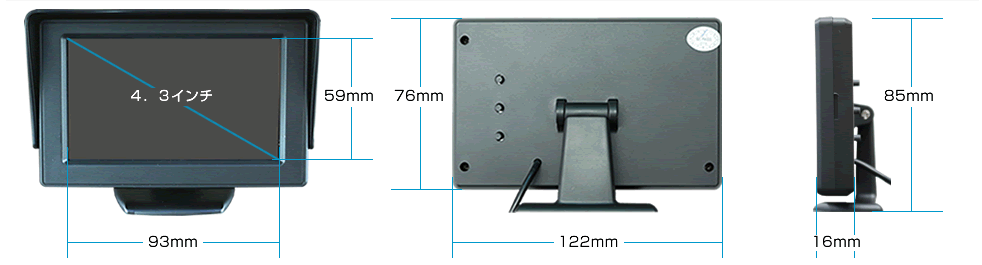

4 . 3インチ
59mm
76mm
85mm
93mm
122mm
16mm
オンダッシュモニター(AV-M01)製品仕様
使用電源 DC+12V 映像入力 RCA端子(メス)×2系統
画面サイズ 4.3インチワイド(W93mm×H59mm) 消費電流 待機時:約65mA  動作時:約170mA
画面比率 16:9 / 4:3 (選択可能) 本体寸法 W122mm×H76mm×D16mm
画素数 130,560画素(480×272) (突起物・取付ベース・バイザー除く)
ヒューズ容量 3A コード寸法 モニターケーブル:約40cm
動作温度範囲 −20℃ 〜 +65℃ 電源ケーブル:約95cm
本体重量 約134g 製品規格


ご購入前にお読みください。

●本製品には「駐車アシスト線」「スケール」の表示機能はありません。
●取り付けに関するサポートは致しかねます。予めご了承ください。
●オンダッシュモニター画面のドット落ちに関しての問い合わせや修理、交換等は弊社では一切受け付けませんので予めご了承ください。
●本製品の入力は映像のみで映像再生機器の音声は接続する事が出来ません。
●本製品を使用して発生した事故や故障、破損及び安全運転義務違反による罰金、減点等に関しての責任は弊社では一切責任を負いませんので予めご了承ください。
●映像は必ずモニターの全画面表示となり映像サイズの変更は出来ません。
●本製品にはカメラ類及びTVチューナーやメディアプレイヤー等の映像再生機器は内蔵及び付属しておりません。
●製品のデザイン、仕様、外観、色合い等につきましては予告なく変更や生産を終了する場合があります。また、製品の写真等の色は実物とはは多少異なる場合がありますので、
  あらかじめご了承ください。
●製品写真と実物の色とは異なる場合があります。
●モニターには映像反転機能がありません。ご使用のカメラによっては映像が逆に映写される場合がありますので、ご注意ください。

●本製品はDC+12V・ボディーアース車専用です。指定以外の電圧では使用しないでください。
●指定された線を探した後、配線作業を行う際は必ずバッテリーのマイナス端子を外してから作業を行ってください。外さないで作業を行うとショートする恐れがあり、大変危険です。
●運転の妨げになる様な場所又は、指定以外への場所には取り付けしないでください。 詳しくは取扱説明書の「モニターの取り付けに関するご注意」をご確認ください。
●車両のボルトやナットを使用して本製品の取り付けやボディーアースを配線される場合は絶対に保安部品(ステアリング、ブレーキペダル等)を使用しないでください。
●本製品を分解したり加工・改造等しないでください。
●本製品から煙又は異臭・異音がする場合、直ちに使用を中止し保証書と一緒にお買い上げの販売店又は、弊社までお送りください。
●エアバッグの付近や動作を妨げる様な場所への取り付けや配線は行わないでください。
●電源線の被覆を切って他機器の電源を接続する事は絶対に行わないでください。
●結線後、必ずビニールテープ等で絶縁処理を行ってください。又、配線を行わない線も必ずビニールテープ等で絶縁処理を行ってください。
●配線後は運転の妨げにならない様、結束バンド等で束ねてください。
●配線を引き回す際は可動部にハーネス類を挟み込まない様に引き回しを行ってください。
●本製品は車載用モニターです。車載以外での目的では使用しないでください。又、カメラと接続した場合ドライバーの視界を補助する為のもので、全ての危険及び障害物を映し出せるものでは
  ありません。必ず目視で確認を行ってください。
●運転者は運転中、絶対に映像を注視しないでください。前方不注意による事故の恐れがあると共に、安全運転義務違反による処罰の対象となります。
●走行中はオンダッシュモニターの角度調整やボタン操作を絶対に行わないでください。
●モニターの向きを変える場合は、スタンドを押さえゆっくりと動かしてください。無理に動かすと可動範囲を超え、破損する場合があります。
●取り付け作業にはサーキットテスターを使用し、検電器(ランプテスター)等は使用しないでください。
●取り付けの際は、国土交通省の定める保安基準に適合させるため、運転者の視界を妨げないように取り付けてください。
●本製品の取り付けは取り付け技術のある販売店で行ってください。
●取り付け後は確実に固定されている事を確認してください。
●各配線を途中で切断しないでください。又、電源線は車両金属部に触れない様に配線を行ってください。
●電源線は直接バッテリーに配線しないでください。
●周囲の明るさ(光の反射等)によって見え難くなる場合がありますが故障ではありません。
●万一、水が浸入した場合は直ちに使用を中止しお買い上げの販売店にご連絡ください。
