パノラマモニター表示コントローラー
PDFファイルをご覧頂く為にはAdobe readerが必要です。
お持ちでない方は、ダウンロードしてからご覧ください。
AV−FD01 (パノラマモニター表示コントローラー)

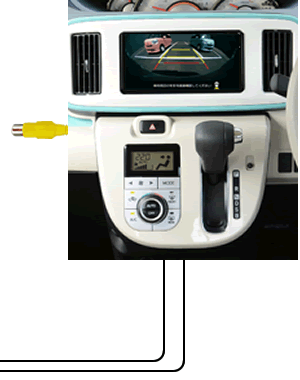

●マジコネ「バックカメラ接続ユニット(AV-C35)」と併用し、「Rレンジ」以外の時もパノラマモニター映像をナビゲーションに表示することが出来ます。
販売価格 ¥4,980 (税別)
JANコード 4950094061905
マジコネ バックカメラ接続ユニット AV-C35を装着すると「Rレンジ」のシフトポジション中にパノラマモニター映像を表示できます。

マジコネ バックカメラ接続ユニット AV-C35装着車へ本製品を追加装着することにより、「Rレンジ」以外のシフトポジションでもパノラマモニター映像を表示させることができます。
(時速10〜15km/h以下時)

[ ご注意 ]
AV-FD01単体での使用は出来ません。
本製品にナビゲーション及び、マジコネ バックカメラ接続ユニット【AV-C35】は付属しておりませんので、別途ご用意いただく必要があります。

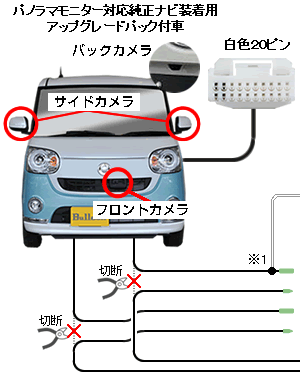

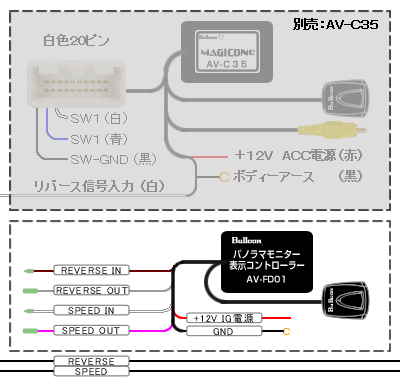

※1 マジコネAV-C35の「リバース信号入力線」は必ず本製品の茶線又は、【車両側】リバース信号線に接続してください。

パノラマモニター表示コントローラー仕様
定格電圧 DC12V・マイナスボディーアース
最大消費電流 28mA
待機消費電流 12mA
動作温度範囲 −20℃ 〜 +80℃
本体サイズ D72 × W68 × H18 (mm)

  ご購入前に必ずお読み下さい。
・AV-FD01単体での使用は出来ません。
・本品にナビゲーション及び、マジコネ バックカメラ接続ユニット「AV-C35(別売り」は付属しておりません。お客様でご用意ください。
・前進時にパノラマモニター映像を表示している間は、ナビゲーションの自車位置に誤差が生じますが異常ではありません。
・仕様及び外観は改良の為、予告なく変更する場合があります。

安全及び取付、使用に関するご注意
・バックカメラ接続ユニット(AV-C35)の取扱説明書も必ずお読みください。
・本製品はDC+12V・ボディーアース車専用です。指定以外の電圧では使用しないで下さい。
・本製品の取り付けは必ず取り付け技術のある販売店で行って下さい。
・車両側の部品及びパネル等を取り外す際は傷、破損、紛失等にご注意下さい。
・結線後は必ずビニールテープ等で絶縁処理を行って下さい。
・指定された線を探す時は必ずサーキットテスターを使用し、検電器(ランプテスター)等は使用しないで下さい。
・エンジン始動及び停止がプッシュボタン式の車両に取り付けされる場合は必ずOFF、ACC、ON(IG)の状態を車両取扱説明書でご確認して頂き作業を行って下さい。
・RCA端子は振動等による抜け防止の為、差し込み難くなっておりますので接続する際は確実に奥まで差し込んで下さい。
・走行中のスイッチ操作は危険ですのでスイッチ操作は停車中に行ってください。
・本製品を使用して発生した事故や故障、破損及び安全運転義務違反による罰金、減点等に関しての責任は弊社では一切責任を負いませんので予めご了承下さい。

保証規定
・本製品は1年保証となります。
・取扱説明書に従った正常な使用状態のもとで不具合が生じた場合は、保証書の記載内容により部品交換を致しますが、脱着にかかる工賃や製品を使用して生じた損害等について
  弊社では一切責任を負いかねます。
