形状・種類:
LED規格:

色温度:
極性:
定格電圧:
動作温度範囲:
サイズ:
寿命:
材質:
光束:
消費電流:
主な用途:

JANコード:

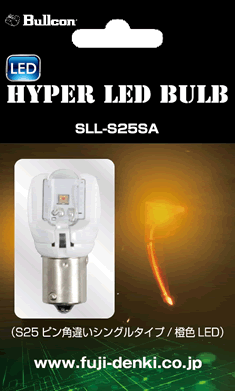

S25ピン角違いシングル球タイプ
OSRAM 3030
HIGH POWER LED
1500K (アンバー)
+・-極性指定無し
+9V〜+16V
-40℃〜+60℃

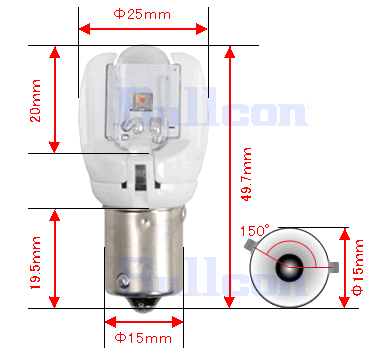

Φ25mm×49.7mm
約5000時間
PC・アルミニウム
80ルーメン(2LED)
150mA
ウインカーランプ

4950094071164
  必ずお読みください]
◆LEDの消費電力により抵抗値は異なってきます。また、同一車種においても車両の個体差により対応できない場合があることを予めご了承の上お買い求めください。

LEDウインカーバルブには必ず【メタルクラッド抵抗 SLL-R5011】をご使用下さい。使用しないとハイフラッシュ現象(※)が発生します。

ハイフラッシュ現象とは
車両がウインカーバルブの球切れ等を検出すると、残ったバルブが高速で点滅する現象です。
対策をせずにLEDバルブへ交換すると、消費電流が極端に下がる為、車両が点灯不良(球切れ)と誤認識してしまうため残りのバルブが高速点滅します。
【メタルクラッド抵抗 SLL-R5011】を使用することで高速点滅は解消されます。

■球切れ警告の症状が出た場合の対処方法■
【メタルクラッド抵抗 SLL-R5011】を装着していない状態で、片側のみ純正電球に戻します。
その状態で(片側電球・片側LEDバルブの状態)症状が改善するかどうかを確認します。
改善が確認できれば、ウインカー配線に【メタルクラッド抵抗 SLL-R5011】を装着します。

■取り付け時の注意 【取り付けや作業は自己責任において行なってください】■
◆ 【メタルクラッド抵抗 SLL-R5011】は通電中高温になります。溶融やショートなどの原因になり大変危険ですので、樹脂パーツやハーネスに接触しないように
   車両金属部分へ金属ボルト等を使用して固定してください。(金属ボルトは同梱しておりません)
◆ 本製品を直接固定出来ない場合は、別途金属ステーなどを使用し、車両の金属部に固定してください。
◆ いかなる場合でも取り付けに掛かった工賃や破損部分の弁償などは行いません。
