TP-230シリーズ
PDFファイルをご覧頂く為にはAdobe readerが必要です。
お持ちでない方は、ダウンロードしてからご覧ください。

トラップTP230シリーズは簡単操作!高性能データ通信制御で 愛車を守ります。
カーセキュリティをもっとスマートに!普段の操作でしっかりガード!
振動センサーとクリスタルスキャナーを標準搭載!
さらに、オプションの増設によりシステムアップが可能!!
【振動センサー+バックアップサイレン標準タイプ】
新型振動センサーは従来のセンサーとは異なり、独自のアルゴリズム解析を組み合わせる事でセンサーの取付け位置による感度のバラツキを無くし、
車両全体をほぼ均一の感度でガードします。
さらに車両ボディへの衝撃をキャッチすると、衝撃の強弱を自動判別し、弱衝撃には威嚇、強衝撃には警報を行います。
また、クリスタルスキャナーが点滅する事で視覚的な威嚇効果を発揮します。
お客様の使用状況に応じて任意のオプションを増設する事で更なるグレードアップが可能!!
○振動センサー
○クリスタルスキャナー
○バックアップサイレン
販売価格 \20,000 (税別)
JANコード 4950094135323

標準付属
本体ユニット
バックアップ
サイレン
ステータスLED
強制解除スイッチ
クリスタル
スキャナー
標準センサー
振動センサー
ドアスイッチ
センサー
標準機能
ドア開放探知能
ミュート機能
システム
ON/OF機能
サイレント機能
不正アンロック機能
信号ライン切断
探知機能
警報履歴確認機能
オプション
人体センサー
傾斜センサー
サウンドセンサー
ボンネット
ピンスイッチ
クリスタル
スキャナー
バックアップ
サイレン
インパクト
フラッシュ(※)
ドアスイッチ
コントロールユニット
本製品は道路運輸車両法の新保安基準(2006年7月1日施行)対応の製品ですので2006年7月1日以降に初年度登録された普通自動車及び、2008年7月1日以降に
初年度登録された軽自動車にも対応しております。 但し、オプションのインパクトフラッシュを装着された場合には新保安基準非対応となりますので、ご注意ください。

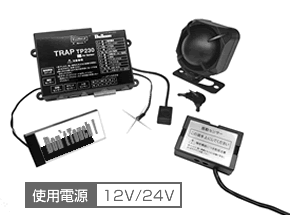

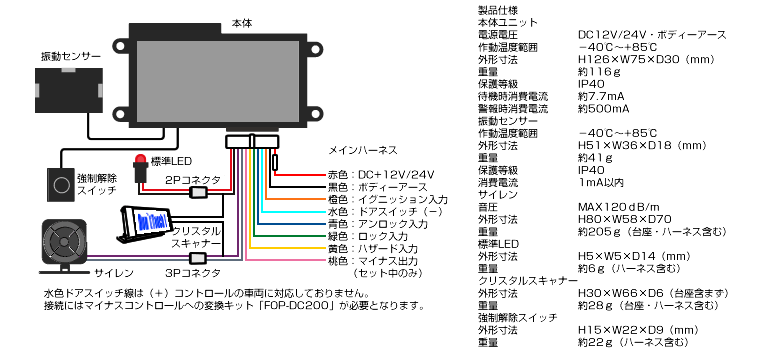

構成図(イメージ図)標準セット内容
  ■仕様
  本体ユニット
電源電圧 DC+12V/24V・ボディーアース
動作温度範囲 -40℃〜+85℃
外形寸法(mm) H126×W75×D30
質量 約116g
保護等級 IP40
消費電流(DC+12V待機時) 約7.7mA(TP-230V)
消費電流(警報時) 約500mA
振動センサー
作動温度範囲 約500mA
外形寸法 H51×W36×D18
質量 約41g
保護等級 IP40
消費電流 1mA
メインハーネス サイレン
赤:DC+12V/24V 音圧 MAX120dB/m
黒:ボディーアース 外形寸法 H80×W58×D70
橙:イグニッション線 質量 約204g(台座・ハーネス含む)
水:ドアスイッチ線(-) LED
青:アンロック線 外形寸法 H5×W5×D14
緑:ロック線 質量 約6g(ハーネス含む)
黄:ハザード入力線 クリスタルスキャナー
桃:マイナス出力 外形寸法 H30×W66×D6
(セット中のみ) 質量 約28g(台座含む)
強制解除スイッチ
ドアスイッチ線は(+)コントロールの車両に対応しておりません。 外形寸法 H15×W22×D9
(-)コントロールへの変換キット(FOP-DC200)が別途必要となります。 質量 約22g(ハーネス含む)
