5インチワイドビューモニター
PDFファイルをご覧頂く為にはAdobe Readerが必要です。
お持ちでない方は、ダウンロードしてからご覧ください。
オープン価格
JAN 4950094061585
画像ははめこみ合成です。実際の映像とは見え方が異なる場合があります。

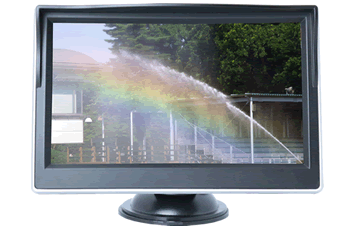

約13万画素の高精細5インチ液晶ワイドビューモニターを内蔵。

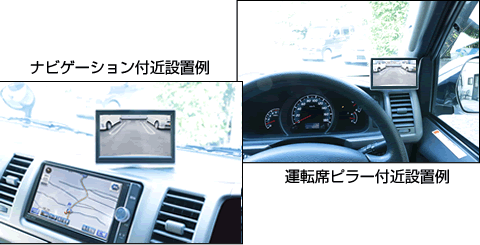

脱着可能な吸盤型スタンド式なので、いつでもお好みの位置に貼り直すことが出来ます。

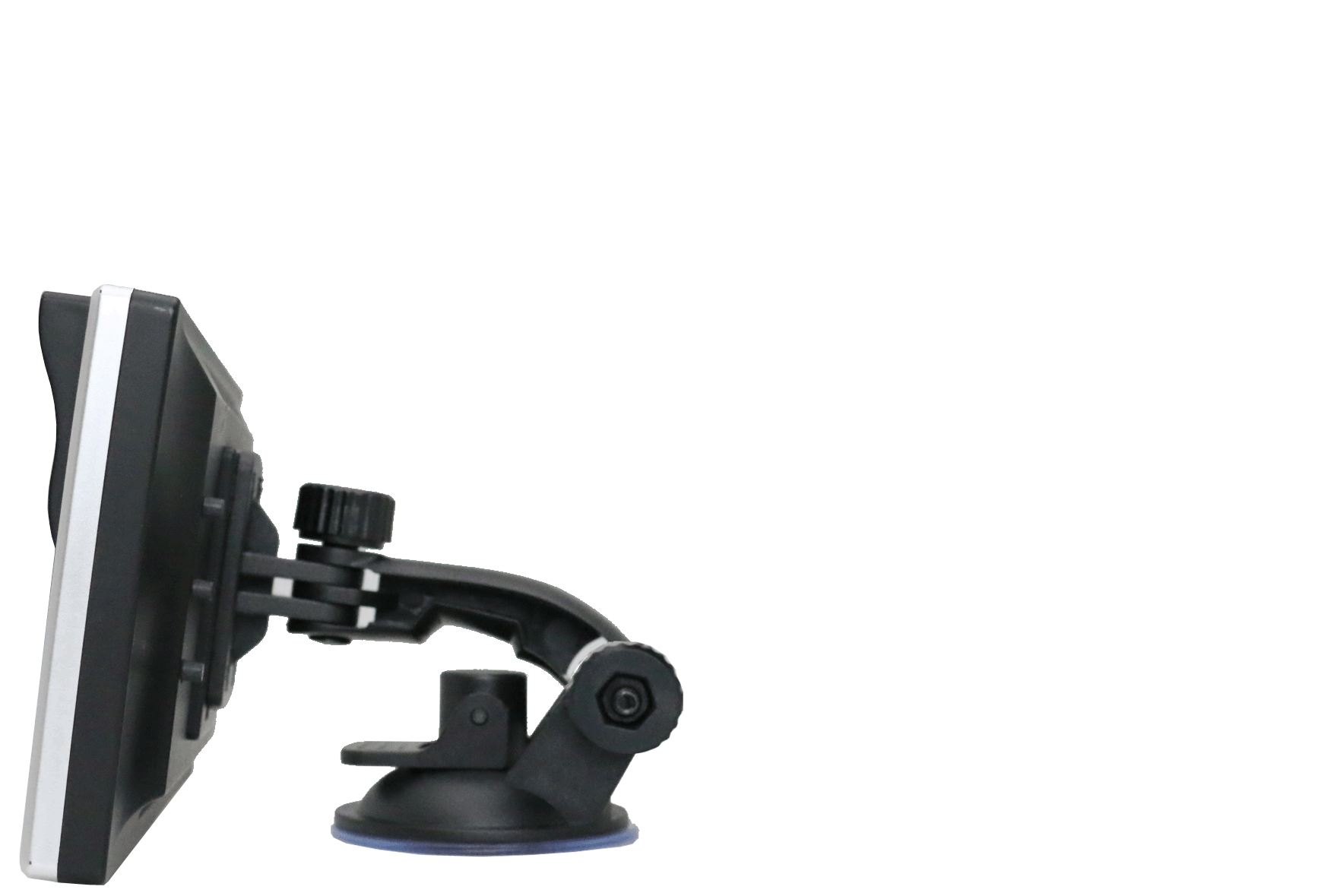

モニター角度は無段階で調整可能。
ネジを締め込む事で任意の位置で固定出来ます。
画像ははめこみ合成です。実際の映像とは見え方が異なる場合があります。
映像入力は2系統を装備。映像入力2に映像信号が入ると、優先的に映し出す「自動切換機能」を搭載しているので、切り替えの煩わしさがありません。
映像入力1・映像入力2の両方に信号が無い時は、自動パワーオフ機能により消費電力を抑えます。
映像入力信号が入っていない場合は、
オートパワーオフでブラックスクリーンに。
映像入力1には外部再生機器からの
映像を入力します。
映像入力1にはサイドカメラ等、
常時映写カメラの映像を入力します。
地デジチューナーやGPS受信等、車載機器への影響を最小限に抑えるノイズ対策により、多くの市販モニターで発生するノイズ問題をクリア。
画像ははめこみ合成です。実際の映像とは見え方が異なる場合があります。

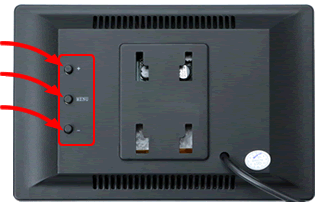

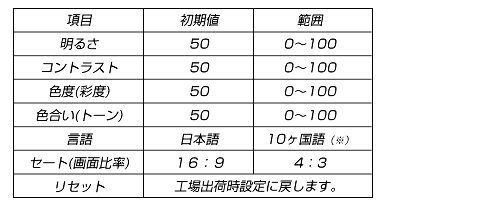

本体背面のボタンを押すことで、画面の明るさ・コントラスト・彩度・トーン(色調)の4種類の画質調整と、画面比率 [ 16:9 ] [ 4:3 ] の変更が可能。
アップボタン
項目
初期値
範囲
明るさ
50
0〜100
メニュー
コントラスト
50
0〜100
ダウンボタン
色度(彩度)
50
0〜100
色合い(トーン)
50
0〜100
言語
日本語
10ヶ国語(※)
セート(画面比率)
16:9
4:3
リセット
工場出荷時設定に戻します。
※日本語・英語・ドイツ語・フランス語・スペイン語・ポルトガル語・イタリア語・オランダ語・ロシア語・中国語

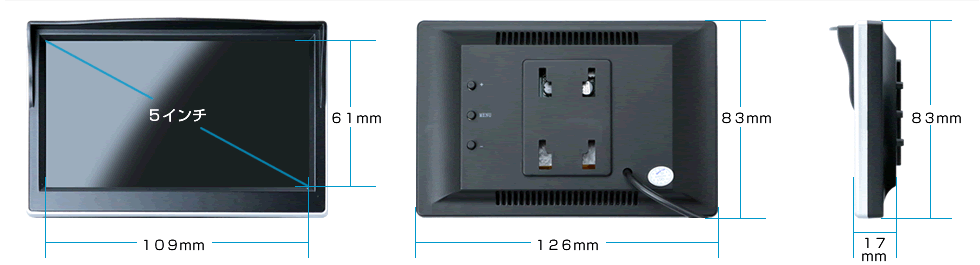

5インチ
61mm
83mm
83mm
109mm
126mm
17mm
5インチワイドビューモニター(AV−M03)製品仕様
使用電源 DC+12V/DC+24V 画面サイズ 5インチワイド (W109mm×H61mm)
画面比率 16:9 / 4:3 (選択可能) 画素数 130,560画素(480×272)
動作温度範囲

−10℃ 〜 +60℃

保管温度範囲 −40℃ 〜 +80℃
本体重量 約140g 映像入力 RCA端子(メス)×2系統
ヒューズ容量 3A コード寸法 モニターケーブル:約40cm ・ 電源ケーブル:約140cm
消費電流 待機時:約26mA ・ 動作時:約152mA (12V駆動時)
本体寸法 W126mm×H83mm×D17mm (突起部・取り付けベース・バイザー部除く)

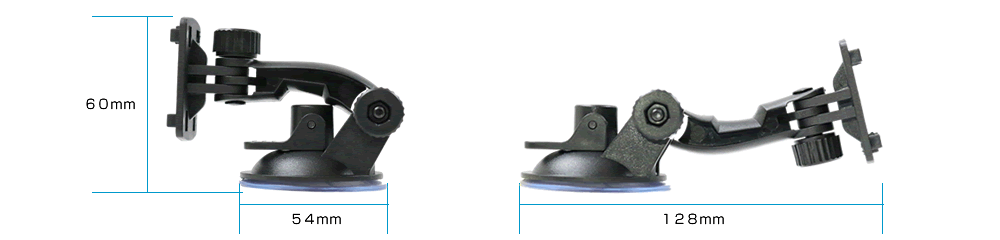

スタンド寸法 吸盤直径54mm  縦型設置高78mm 横型設置長100mm
スタンド重量 約48g スタンド耐荷重 1.0kg
アングル(上下) 約180° アングル(左右) 約180°
安全上のご注意
●本製品はDC+12V/DC+24V・ボディーアース車専用です。指定以外の電圧では使用しないで下さい。
●指定された線を探した後、配線作業を行う際は必ずバッテリーのマイナス端子を外してから作業を行って下さい。外さないで作業を行うとショートする恐れがあり、大変危険です。
●運転の妨げになる様な場所又は、指定以外への場所には取り付けしないで下さい。 詳しくは取扱説明書の「モニターの取り付けに関するご注意」をご確認下さい。
●車両のボルトやナットを使用して本製品の取り付けやボディーアースを配線される場合は絶対に保安部品(ステアリング、ブレーキペダル等)を使用しないで下さい。
●本製品を分解及び加工・改造等しないで下さい。
●本製品から煙又は異臭・異音がする場合、直ちに使用を中止し保証書と一緒にお買い上げの販売店又は、弊社までお送り下さい。
●エアバッグの付近や動作を妨げる様な場所への取り付けや配線は行わないで下さい。
●電源線の被覆を切って他機器の電源を接続する事は絶対に行わないで下さい。
●結線後、必ずビニールテープ等で絶縁処理を行って下さい。又、配線を行わない線も必ずビニールテープ等で絶縁処理を行って下さい。
●配線後は運転の妨げにならない様、結束バンド等で束ねて下さい。
●配線を引き回す際は可動部にハーネス類を挟み込まない様に引き回しを行って下さい。
●本製品は車載用モニターです。車載以外での目的では使用しないで下さい。又、カメラと接続した場合ドライバーの視界を補助する為のもので、
  全ての危険及び障害物を映し出せるものではありません。必ず目視で確認を行って下さい。
●運転者は運転中、絶対に映像を注視しないで下さい。前方不注意による事故の恐れがあると共に、安全運転義務違反による処罰の対象となります。
●走行中は5インチワイドビューモニターの角度調整やボタン操作を絶対に行わないで下さい。
●モニターの向きを変える場合は、スタンドネジを緩めてからゆっくりと動かして下さい。無理に動かすと可動範囲を超え、破損する場合があります。
●取り付け作業にはサーキットテスターを使用し、検電器(ランプテスター)等は使用しないで下さい。
●取り付けの際は、国土交通省の定める保安基準に適合させるため、運転者の視界を妨げないように取り付けて下さい。
●本製品の取り付けは取り付け技術のある販売店で行って下さい。
●取り付け後は確実に固定されている事を確認して下さい。
●各配線を途中で切断しないで下さい。又、電源線は車両金属部に触れない様に配線を行って下さい。
●電源線は直接バッテリーに配線しないで下さい。
●周囲の明るさ(光の反射等)によって見え難くなる場合がありますが故障ではありません。
●万一、水が浸入した場合は直ちに使用を中止しお買い上げの販売店にご連絡下さい。

※ご購入前に
●本製品には「駐車アシスト線」「スケール」の表示機能はありません。
●取り付けに関するサポートは致しかねます。予めご了承ください。
●5
インチワイドビューモニター画面のドット落ちに関しての問い合わせや修理、交換等は弊社では一切受け付けませんので予めご了承下さい。
●本製品を使用して発生した事故や故障、破損及び安全運転義務違反による罰金、減点等に関しての責任は弊社では一切責任を負いませんので予めご了承下さい。
●映像は必ずモニターの全画面表示となり映像サイズの変更は出来ません。
●本製品にはカメラ類及びチューナーやメディアプレイヤー等の映像再生機器は内蔵及び付属しておりません。
●本製品はNTSCビデオ信号(RCAピン端子)に対応しています。
●本製品の入力は映像のみとなりますので、映像再生機器の音声は別途車両側に入力して下さい。
●製品の仕様、及びデザインは改良のため予告なく変更する場合があります。
●製品写真と実物の色とは異なる場合があります。
●モニターには映像反転機能がありません。ご使用のカメラによっては映像が逆に映写される場合がありますので、ご注意下さい。
