埋め込み小型カメラ
PDFファイルをご覧頂く為にはAdobe Readerが必要です。
お持ちでない方は、ダウンロードしてからご覧ください。

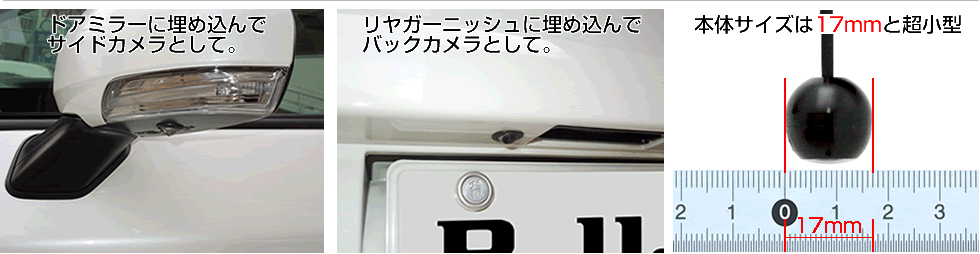

カメラ本体の大きさは直径が17mmの球体埋め込みタイプでスマートな取り付けが可能です。

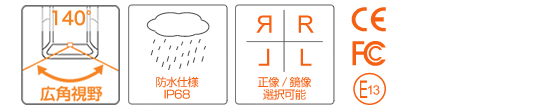

サイドカメラやバックカメラとして使用していただける為、正像、鏡像の切替が可能で、
サイドカメラやバックカメラに使用できます。
また、バックカメラ入力のみ装備されているナビゲーションには、カメラセレクター(AV-CS100)を
用いる事でサイドカメラとして追加していただく事が可能です。

  ※取付には車両側に直径19mmの穴を開ける必要があります。

オープン価格

JANコード
4950094061202

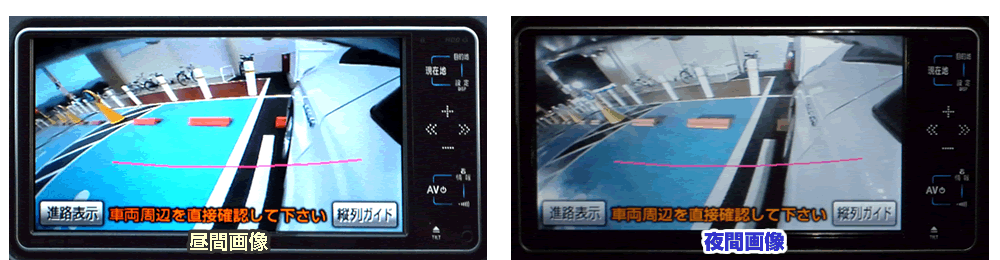

画面中の [進路表示] [車両周辺を直接確認してください] [縦列ガイド] 及び [画面中央の桃色線] はモニターの表示機能です。埋め込み型小型カメラの機能ではありませんのでご注意ください。

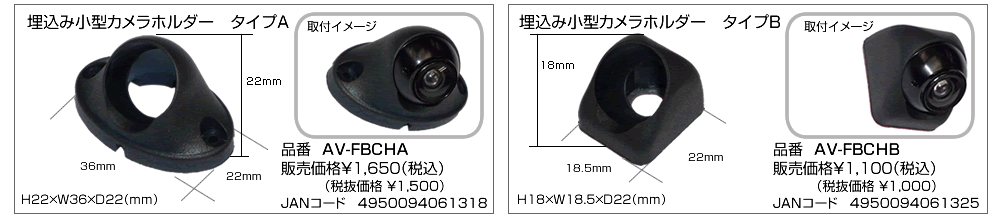

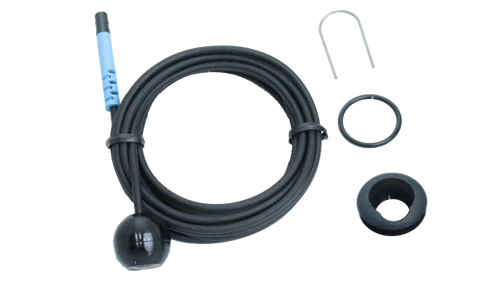

付属のU字金具で角度調整自由自在。
本体が球型だから調整角が広い!

取り付けには車両側に直径19mmの穴を開ける必要があります。
 埋め込み小型カメラ(AV−FBC02)仕様
出力映像 広角 正像/鏡像 切替可能 道路運送車両の保安基準 第18条「車枠及び車体」細目告示第一節
<<ご参照:2010年3月29日 国土交通省報道発表資料>>
「道路運送車両の保安基準の細目を定める告示」の一部改正について
〜乗用車の外装基準の適用を猶予します〜
使用電源 DC+12V / マイナスアース
消費電流 約60mA
撮像素子 カラー1/4型 CCDSセンサー
http://www.mlit.go.jp/report/press/jidosha07_hh_000055.html
水平解像度 420本
本製品は、2009年1月1日以降に製作※1(初年度登録)された自動車へも取り付け可能です。(カメラ部)2009年1月1日以降に製作された自動車へ取り付けた場合、2017年4月1日以降は当該外装基準が適用されて不適合になる場合がありますので、コードクランパーは車内に取り付けてください。
※1 製作年月日は、購入されました自動車販売店様へお問い合わせください。
有効画素数 約34.8万画素
画角 対角:約140°
照度 0.5ルクス
動作温度範囲 −40℃ 〜 +75℃
◆改正「道路運送車両保安基準」概要
『自動車と人との接触で人が負傷する危険性を減らす為、自動車の外装表面に曲率半径が2.5mm未満の突起物を有してはならない。』第18条細目告示別添第1節別添20「外装の技術基準」詳しくは、国土交通省自動車交通局ホームページをご参照ください。
保護等級 IP68
外形寸法 W17.1mm × D17.1mm × H16.0mm (ハーネス除く)
コード寸法 カメラ:2m
中間ハーネス:2m http://www.mlit.go.jp/common/000190448.pdf
電源ビデオハーネス:6.5m
カメラ質量 約6g (コード含まず)
製品規格

ご購入前にお読みください。



























本製品はDC+12V・マイナスアース車専用です。指定以外の電圧では使用しないでください。
指定された線を探した後、配線作業を行う際は必ずバッテリーのマイナス端子を外してから作業を行ってください。外さないで作業を行うとショートする恐れがあり、大変危険です。
運転の妨げになる様な場所又は、指定以外への場所には取り付けしないでください。
車両のボルトやナットを使用して本製品の取り付けやボディーアースを配線される場合は絶対に保安部品(ステアリング、ブレーキペダル等)を使用しないでください。
本製品を分解したり加工・改造等しないでください。
本製品は防水機構になっておりますが万一、水が浸入した場合は直ちに使用を中止し保証書と一緒に弊社までお送りください。
本製品から煙又は異臭・異音がする場合、直ちに使用を中止し保証書と一緒にお買い上げの販売店又は、弊社までお送りください。
エアバッグの動作を妨げる様な場所への取り付けや配線は行わないでください。
電源線の被覆を切って他機器の電源を接続する事は絶対に行わないでください。
結線後、必ずビニールテープ等で絶縁処理を行ってください。又、配線を行わない線も必ずビニールテープ等で絶縁処理を行ってください。
配線後は運転の妨げにならない様、インシュロック等で束ねてください。
配線を引き回す際はシートレール等の可動部にハーネス類を挟み込まない様に引き回しを行ってください。
本製品は車載用カメラです。車載以外での目的では使用しないでください。
又、ドライバーの視界を補助する為のもので、全ての危険及び障害物をカメラで映し出せるものではありません。必ず目視で確認を行ってください。
本製品は広角レンズを使用しておりますので、近い場所は広く、遠い場所は狭く映り、実際の距離感とは異なる場合があります。
本製品はRCA端子の映像入力付モニター等に接続出来ますがカメラ映像の連動機能(割り込み表示等)やスケール表示、駐車アシスト線表示は接続する機器での設定になります。
この為、連動機能に関する動作の保証は致しかねます。

本製品の取り付けは取り付け技術のある販売店で行ってください。
取り付け後は確実に固定されている事を確認してください。
各配線を途中で切断しないでください。又、電源線は車両金属部に触れない様に配線を行ってください。
電源線は直接バッテリーに配線しないでください。
自動洗車機又は、高圧力の水で洗車は行わないでください。カメラ内に水が浸入したり、カメラが落下する恐れがあります。
レンズ表面や製品本体が凍結した場合、ライターの火等で加熱しないでください。
本製品を取り付ける際、穴開け等車両の一部を加工して作業を行う場合は、傷及び破損、加工後の水の浸入にご注意ください。
万一、破損や水の浸入、錆等が生じても弊社では一切責任を負いかねます。
周囲の明るさ(光の反射等)や天候(雨天時の水滴等)によって映りが悪くなる場合がありますが故障ではありません。
製品のデザイン、仕様、外観、色合い等につきましては予告なく変更や生産を終了する場合があります。
また、製品の写真等の色は実物とはは多少異なる場合がありますので、あらかじめご了承ください。
